DC24V罐旁显示控制仪

简要描述：XM系列高精度防爆显示控制器采用24位A/D转换器，结合32位高性能工业级MCU，接受4-20mA信号，产品集信号采集、控制输出、隔离变送输出、RS485通讯输出与一体，特别适合要求防爆的工业场合对各类变送器信号的处理。

产品型号：
厂商性质：制造商西曼电子
更新时间：2024-07-05
访问次数：8556

说明书下载联系我们

产品分类

磁翻板液位计常见故障以及解决方法

详细介绍

一、产品特点

1、输入、输出信号双重隔离，1-4路继电器输出

2、可向变送器提供经过隔离、限流的直流24V激励电源，稳定、可靠

3、1英寸宽视角液晶显示，8米可清晰读数

4、防反射背光液晶，白底黑色，白天清晰，夜晚明亮

5、本安防爆、隔离防爆、粉尘区域防爆，IP67防护

二、技术参数

工作电源：DC 24V(21-26V) 0.5A

输入信号：DC 4-20mA

输入方式：两线制、三线制、四线制（订货）

有效精度显示范围：-19999～50000

小数点位数：0-4位小数点任意设定

测量精度：±0.1%±1个位字

采样速率：50次/秒

显示刷新：10次/秒

模拟量变送输出：4-20mA 0-10V

模拟量变送输出精度：±0.2%

模拟量变送输出负载能力：不小于500欧姆

继电器输出：4路继电器常开输出

继电器负载：220V/3A

通讯输出：RS485—RTU

可选显示单位：MPa、KPa、m、cm、mm、℃、%、mA

壳体材质：ADC12压铸铝合金

安装固定孔螺纹规格：M27*2

电气接口：M20*1.5内螺纹

工作环境：-30～60℃

四、应用示意

五、应用场合

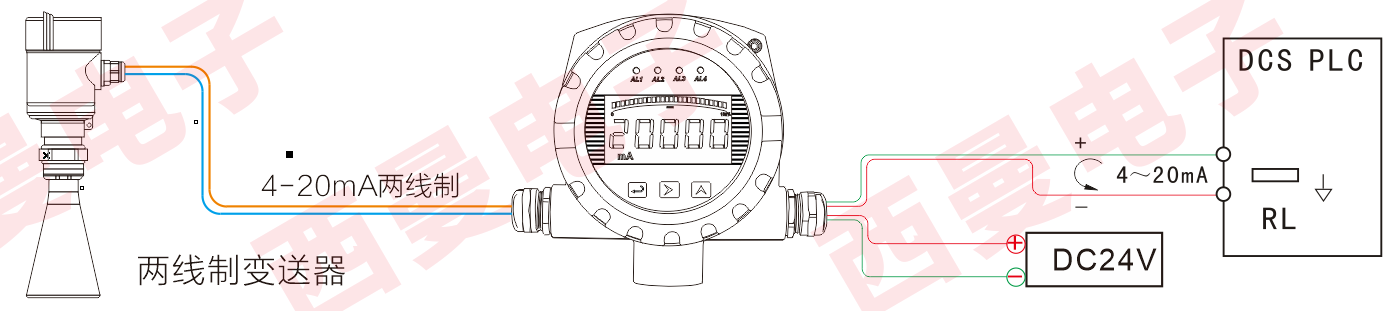

六、接线示例

七、现场安装

控制器下端留有M27*2的安装固定内螺纹

客户参考下图根据安装位置，自行安装

也可以向我公司选购多功能50mm管装支架
