XM3351DP智能单晶硅差压变送器

一、产品特点

1、先进的单晶硅压力传感器技术与封装工艺，精心研制出的一款国际领先技术的超高性能压力、差压变送器

2、微处理器为核心并辅助以先进的数字隔离技术的模块化设计使仪表具有极高的抗干扰性及稳定性

3、性能强大的24位ADC实现高精度

4、创新双补偿技术真正的0.075高精度

二、技术参数

XM3351系列智能压力/差压变送器，中心传感单元采用全球领先的高精度硅压力、差压传感器技术与封装工艺单晶硅压力、差压传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。铂金级精度达到±0.05%，单向过压最高可达25MPa。

优异的静压性能，静压误差最优可控制在±0.05%/10MPa以内，温度影响变化极小，最优可控制在±0.04%/10K。

电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模 块化设计，使仪表具有极高的抗扰能力及稳定性。使用Hart协议进行通讯，通过 Hart手操器或Hart 软件的电脑进行远程操作，完成测量信息组态，同时采用数字化补偿技术通过内置温度传感器对变送器进行补偿，提高了测量精度，降低了温度漂移，具有长期稳定性好，可靠性高等特点。最具人性化设计的红外无线设置、一键清零功能，满足危险场合安全操作要求，十分方便进行快捷菜单操作，并可完成全部参数设置，全面提升变送器的性能。

三、功能参数

四、技术参数

1、测量介质：气体、蒸汽、液体

2、不精确度：±0.05%、±0.075%、±0.1%（包括从零点开始的线性、回差和重复性）

3、稳定性：±0.1%/3年

4、环境温度影响：≤±0.04%URL/10℃

5、静压影响：±0.05%/10MPa

6、电源：18～30V DC（推荐24V DC）

7、电源影响 : ±0.001% /10V (18～30V DC)，可忽略不计

8、调量程的参考精度：若 TD>10 (TD= 最大量程 / 调节量程 ) 则为：±(0.075×TD)%

9、平方根输出精度为以上线性参考精度的 1.5 倍

10、环境温度：-40℃ ~85℃

11、测量介质温度：-40℃~120℃

12、贮藏温度：-40℃ ~105℃

13、显示器显示模块温度：-20℃~70℃（LCD）、-40℃~80℃（OLED

五、表压过载极限

六、物理参数

1、测量膜盒：不锈钢316L

2、膜片：不锈钢316L、哈氏合金C

3、过程法兰：不锈钢304、316L

4、螺母及螺栓：碳钢镀锌、不锈钢

5、填充液：硅油、氟油、高温硅油等

6、密封圈：丁腈橡胶、氟橡胶、聚四氟乙烯

7、变送器外壳：铝合金材质，外表喷涂环氧树脂

8、外壳密封圈：丁腈橡胶

9、铭牌：不锈钢304

10、重量：2.8kg（无：安装支架、过程连接）

11、外壳防护等级：IP67

12、防爆等级：Exd Ⅱ CT6、Exia Ⅱ CT4

七、电源及负载条件

1、电源电压为 24V，R ≤ (Us-10V)/Imax Ω

2、其中 Imax=21 mA

3、最大电源电压：30VDC

4、最小电源电压：18VDC

5、数字通讯负载范围： 250 ～ 600 Ω

八、典型产品装配分解图

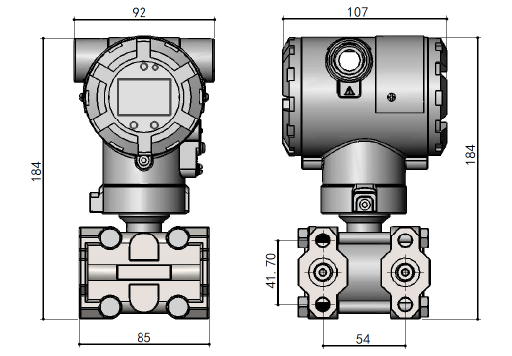

九、智能差压变送器外形尺寸

十、电气连接

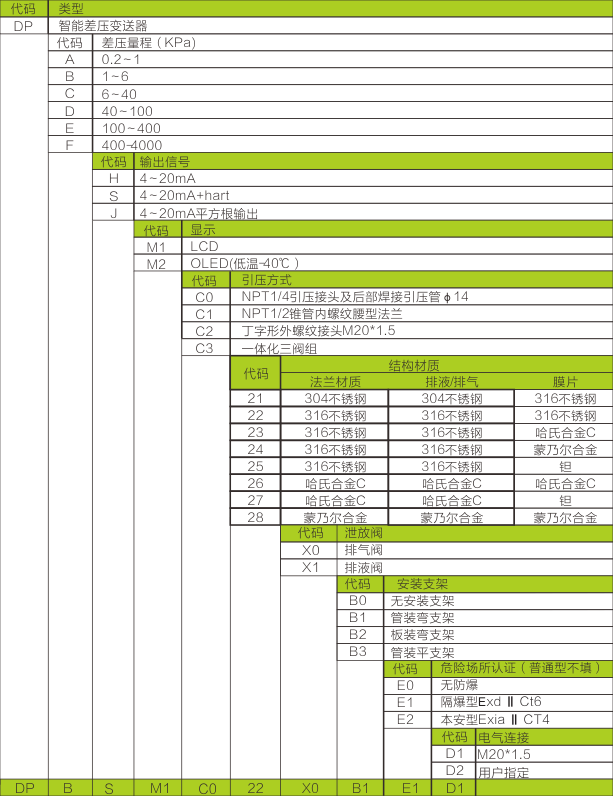

十一、订购选型
