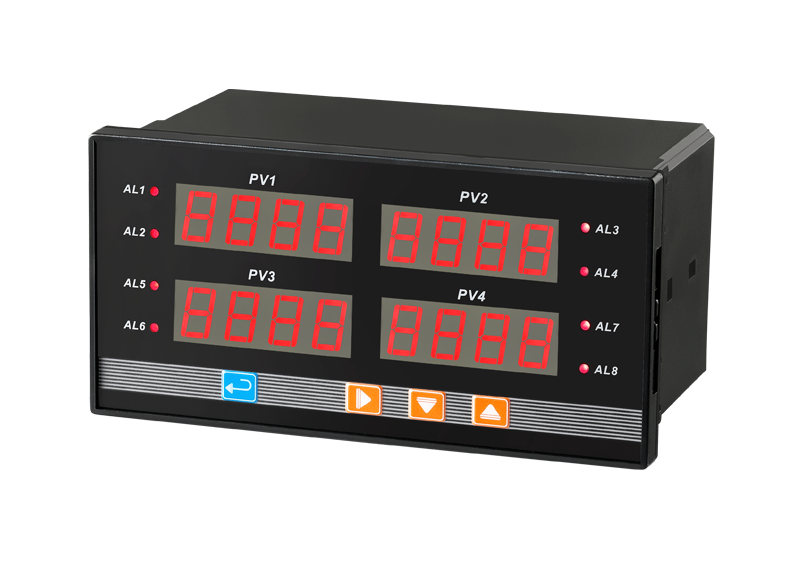

智能四通道控制仪

简要描述:1、Cortex-M0内核32位单片机作为控制核心,总线输入方式,响应更快 2、四通道都可以输入不同的18种信号,同时测量、显示与控制变送输出 3、四路模拟量变送输出,可以实现输入信号的高精度标准化变送输出 4、每一通道配置两路继电器报警输出,每个继电器可以独立设定报警值 5、RS485通讯输出,方便连接DCS系统、PLC、触摸屏等

  • 产品型号:XMG947
  • 厂商性质:生产厂商
  • 更新时间:2026-06-23
  • 访问次数:1200

详细介绍

一、技术参数:

   1、工作电源:AC/DC85~240V/(高压型)DC24V(直流低压型,需定制)

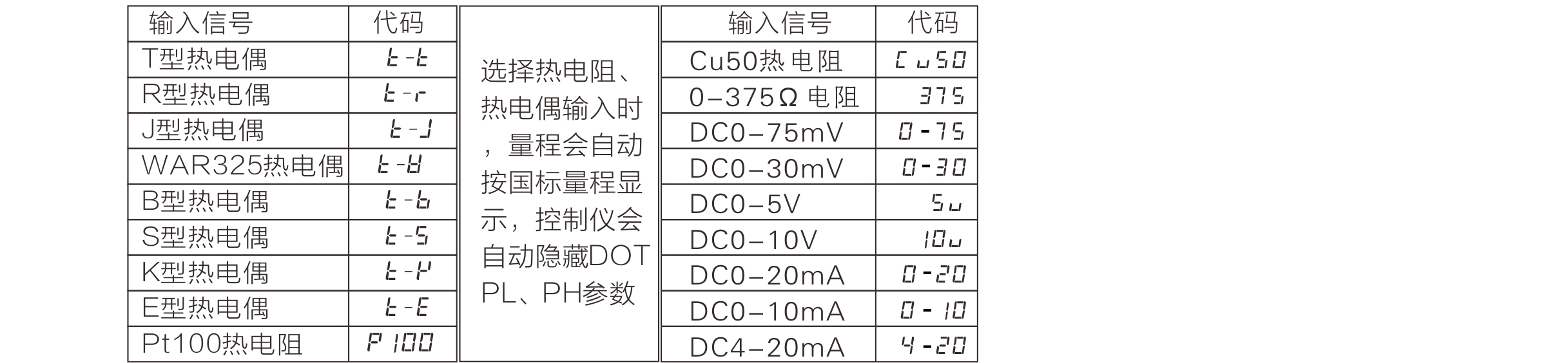

   2、输入信号:



   3、基本误差:0.2%FS

   4、测量速率:10次/秒

   5、显示刷新:1秒/通道,热电阻刷新1.5秒/通道

   6、抗干扰能力:IEC61000-4-2静电放电干扰

   7、馈电输出:DC24V/200mA

   8、变送输出信号:0~20mA、4~20mA、0-10V等

   9、变送输出负载能力:≥500欧姆

  10、变送输出精度:0.2%

  11、通讯规则:RS485  ModbusRTU协议

  12、继电器触点容量:AC250V/3A

  13、显示范围:-1999~9999

  14、工作环境:-10~50℃     10~95%RH

  15、外形尺寸及安装开孔:见选型表

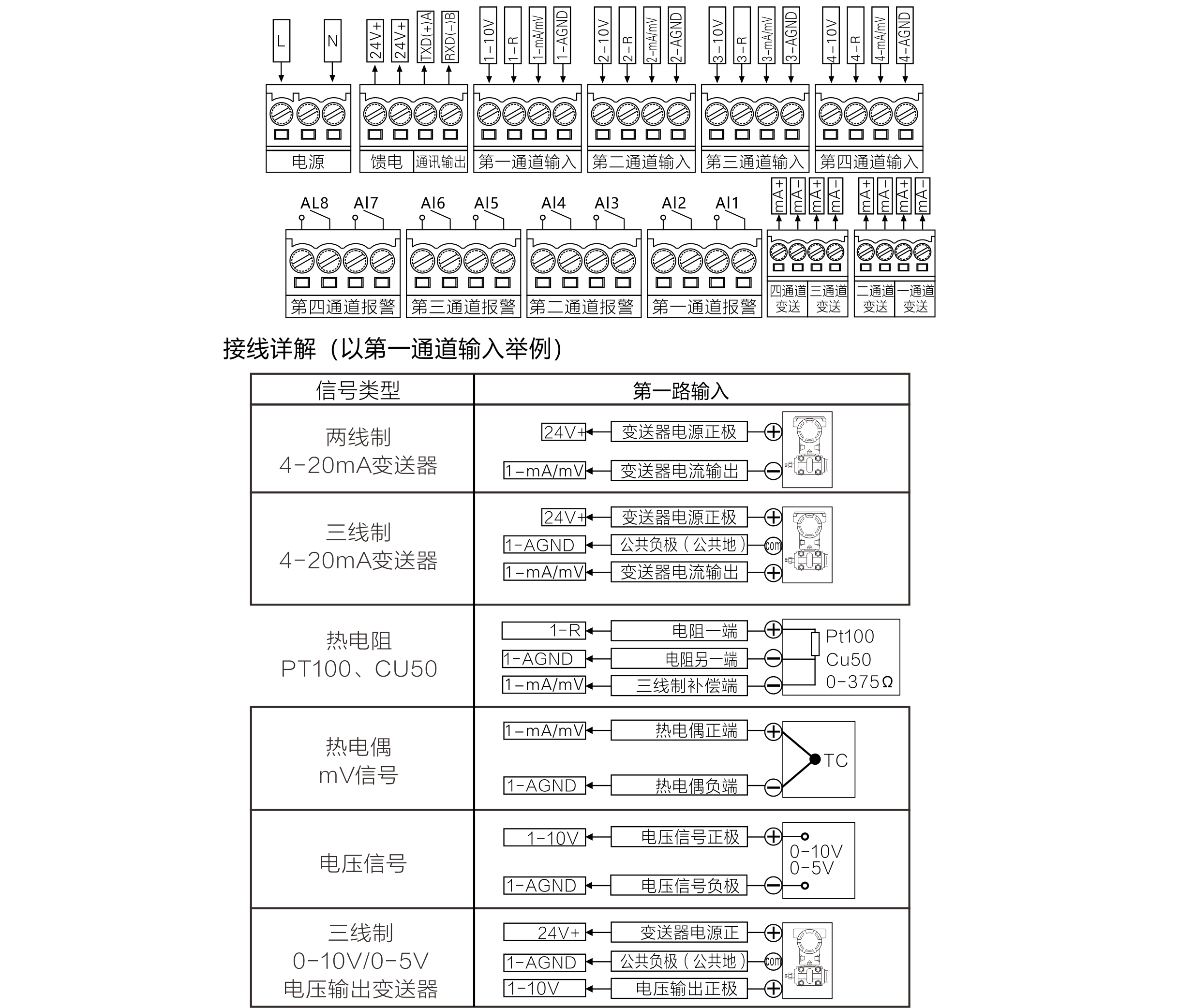

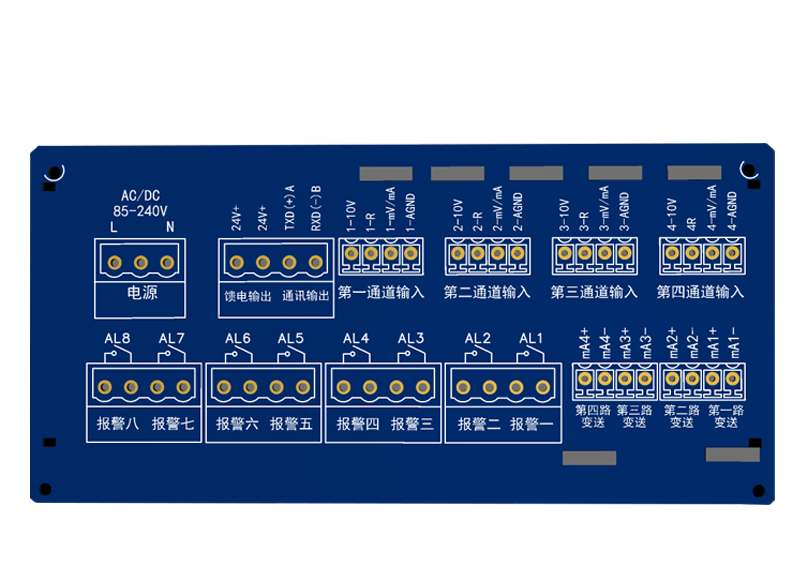

二、接线说明:

    四路接线图详解 -1.jpg

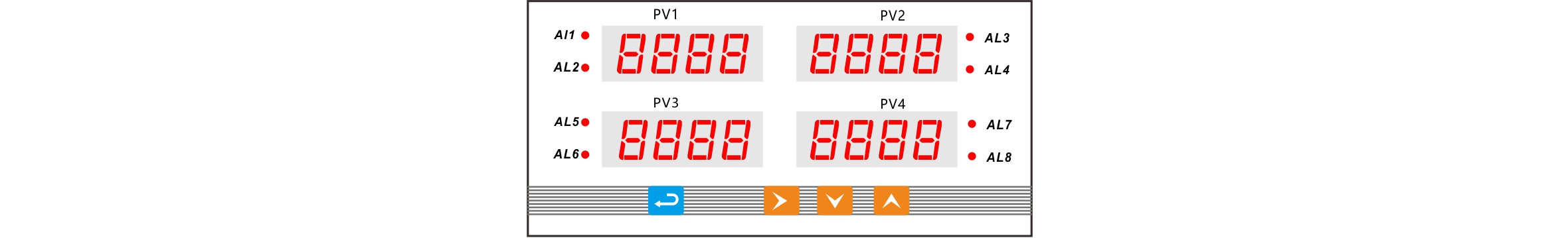

三、显示面板

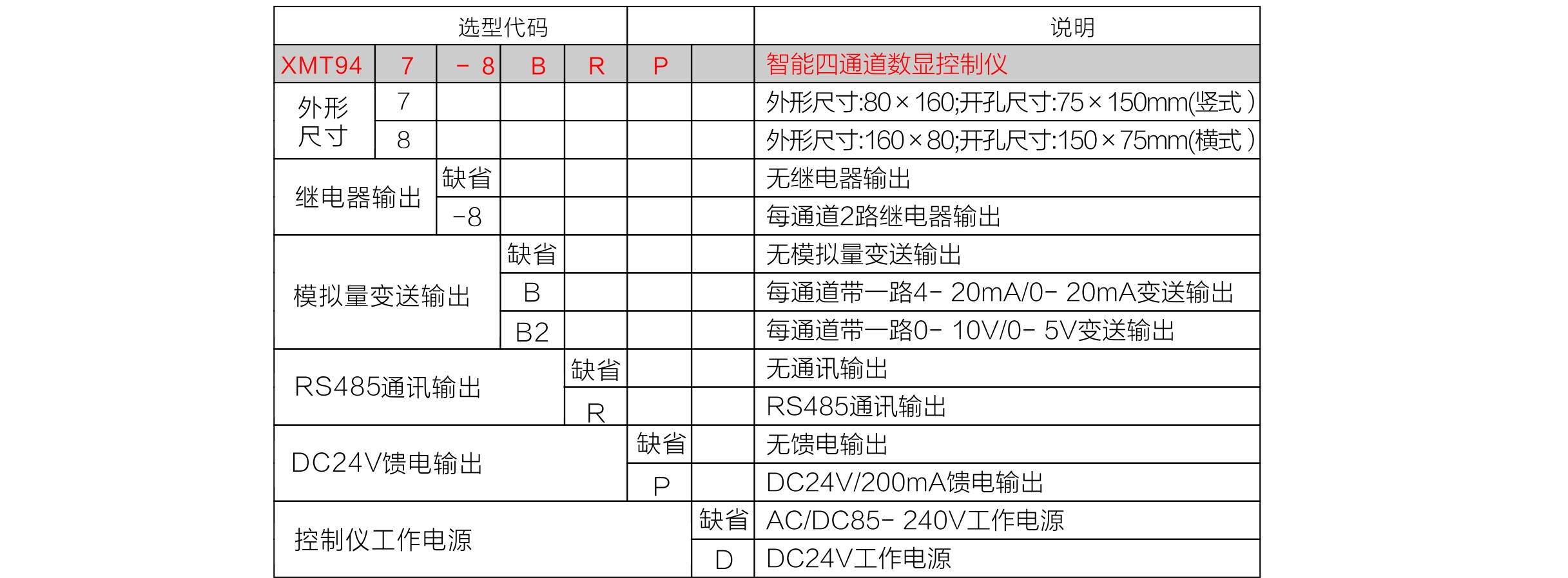

四、产品选型
