XMG907光柱液位控制器在液位自动控制中的应用

在工业及民用供水项目中，大量使用干簧管触点式液位计，这些液位计是通过浮球式磁感应来触发限位干簧继电器，由干簧继电器驱动中间控制继电器，从而达到对水箱、水池的液位控制，因为成本低廉，安装方便，至今仍在大量使用，但市场上要比出售的干簧管式液位计的质量水平良莠不齐，有的个人通过简单的导线连接几个干簧管，外加一个薄壁普通不锈钢管就可以制作一个干簧管液位计，成本往往30元不到，有的成本更低，质量无法保证，在使用中，往往会出现浮球进水失灵、干簧管继电器无效，连接导线脱落等故障，导致供水控制系统失灵，轻则耽误正常用水，严重时水箱溢水，地下室被淹、设备受损的事故常有发生。

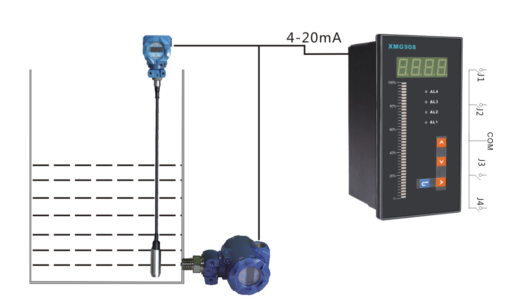

西安西曼电子科技有限公司生产的XMG907光柱液位控制器能有效的克服以上问题，检测部分的液位探头可以选用XM-LYW投入式液位变送器，或者XM-CYL水箱外装静压式液位变送器,整个系统组成如下图：

静压式液位计连续敏感的监测液位高度，并把液位高度信号转换为工业通用的抗干扰强的4-20mA信号，XMG908光柱液位控制器接收到4-20mA信号，按量程换算，直观显示液位高度，同时在控制器上还有一个由40段LED光柱组成的模拟显示，能形象的指示出水位的高度。液位显示分辨率可根据现场情况任意调整。

对于温度超过70℃的热水，普通静压式液位计可能会因为结露、高温等原因造成失灵，所以对于70℃以上热水，我们有专门的不锈钢毛细管导压式液位计，可在100℃以内的热水中长期可靠使用

XMG908光柱液位控制器以高性能工业级单片机作为管理核心，实时检测液位探头的信号变化，控制器内置四个独立设定的电磁继电器，可以对任意一个电磁继电器设置启动和停止的液位高度，由继电器直接驱动接触器启动水泵、电磁阀等外部设备，从而实现对水位的低限、超低限、高限、超高限控制。

由于整个系统无可活动部件，不会产生机械故障，可保证系统安全有效长期运行。
