西安西曼电子科技罐旁显示仪发展历程

西安西曼电子科技有限公司是一家专业研发、生产罐旁显示仪的企业，公司从2018年开始研发罐旁显示仪，经过4次升级换代，已经形成三个系列产品，为了让新、老客户全面了解西安西曼电子科技有限公司罐旁显示仪产品，我们整理了罐旁显示仪产品的发展历程。

第一代罐旁显示仪：

2016年，陕西省内几家成品油油库接到上级应急管理局关于加强危化品行业管理要求的文件，文件要求要对油库大型储油罐的液位、温度、压力等参数增加罐区液位显示和应急管理局云平台数据上传，我们深入到宝鸡市阳平镇几个大型油库集中地区，进行现场考察，发现油库大多采用伺服液位计和雷达液位计作为测量储油罐的液位传感器，这些变送器基本都安装在罐顶，罐下是看不到液位计的，在罐区围堰外的巡视人员无法知道管内液位高度和温度，要了解情况罐内情况，只能到中控室的DCS系统上才能看到数据，根据应急管理条例要求，要在储液罐下增加液位、温度、压力的显示。

   我们和业主以及应急管理部门组成的专家团队一起商讨，结合我们多年数显仪表设计的经验，成功研制出第一代罐旁显示仪，产品如下图。

此款罐旁显示仪采用串联进现场变送器输出的4-20mA信号中，直接在信号上取电源的方式，很好的解决了在不改动现场原有变送器安装的情况下，实现了变送器信号的就地显示，很好的完成了改造要求，这也是我们公司第一代罐旁显示仪，借此机遇，我们公司开始把罐旁显示仪作为我们一个单独产品，此款LED显示的四位罐旁显示仪因为显示方式和精度等原因，已于2018年停产。

第二代罐旁显示仪：

2018年，我们升级了显示屏，采用LCD段码液晶屏，增加显示背光，保证夜晚也能看清显示。产品图片如下：

第三代罐旁显示仪，LCD液晶屏罐旁显示仪很好的解决了在太阳光直射情况下的显示问题，但随着雷达液位计在液位、物位测量的应用快速增长，出现了10米以上大量程雷达液位计，四位显示的罐旁显示仪最大值只能显示9999，罐旁显示仪配合超过10米的雷达液位计无法按照mm级分辨率显示，所以我们升级了5位显示的罐旁显示仪，最大显示范围可以达到99999，在保证万分之一精度的情况下，最大显示值可以到50000，可以满足50米量程的高精度显示，产品图片如下：

此款罐旁显示仪，基本满足大多数场合需要，产品压降2.8V，液晶背光，精度0.1%，液位测量能达到mm级分辨率，是我公司现在的主流产品。

 第四代罐旁显示仪，在罐旁显示仪长期的使用中，我们即积累了丰富的现场经验，也总结了罐旁显示仪产品的设计核心，一款好的罐旁显示仪需要做到压降最低，有背光、精度高，显示字体要足够大，只有这样的产品性能才能满足对功率要求严格的场合，2025我公司又研制了一款微功耗、低压降罐旁显示仪，具体技术参数如下：

1、工作电流：DC 4-20mA

2、最小工作启动电流：3.0mA

3、最大承载电流：80mA

4、系统电压降：≤1.25V

5、最大耐压：DC50V

6、最大显示范围：-19999～99999

7、有效精度显示范围：-19999～50000

7、显示精度：±0.1%±1个位字（有效精度显示范围内）

8、温度漂移：0～70℃  5PPM ；-40～0℃  15PPM

10、显示刷新速率：10次/秒

11、整机功耗：5～25毫瓦

12、显示字高：17mm

13、显示视窗：40*60mm

14、最大视距：10米外清晰可读（强光照射无影响）

15、可选显示单位：MPa/KPa/m/cm/mm/℃/%/mA

16、工作环境：-40～70℃

此款微功耗罐旁显示仪适合石油化工行业使用，对具有信号安全栅的DCS采集系统，对系统压降只有1.25V，可以适合所有的进口、国产变送器。

四、部分由我们公司直接安装运维的石化企业（经销商、代理商运维的不在统计之列）

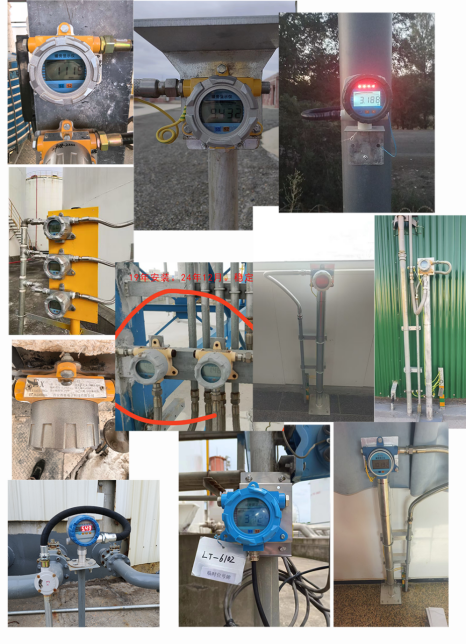

我们公司所有罐旁显示仪取得本安防爆、隔离防爆、粉尘防爆三个防爆证，已经在全国各地石化行业大量安装使用，

1、内蒙古联群化工科技有限公司

2、国家官网石家庄分公司

3、江西星火狮达科技有限公司

4、延长石油

5、陕煤集团榆林化学有限责任公司

6、晋城天煜新能源有限公司（液化气储存）

7、陕西黑猫焦化股份有限公司

8、山西宏达钢铁集团有限公司

9、江西心连心化学工业有限公司

10、内蒙古国家管网呼和浩特作业区

11、重庆长寿瑞泊莱制药

12、邯郸金丹科技股份有限公司

13、新疆信汇峡清洁能源有限公司

14、陕西宝鸡大唐油库
