XM-GPXS微功耗低压降回路供电罐旁显示（指示）仪

上图中，开关电源供给雷达的电压是24V，罐旁显示仪串联进回路中，电压要下降2.8V，所以给变送器供给雷达液位计的电压最多只有21V，加上变送器远距离信号传输会有导线电压降，最终供给变送器的电压在18-20V之间，对于用开关电源供电的系统，一般变送器在18V时是可以正常工作的。

在DCS系统和带有安全栅的采集系统，为了本安防爆和安全，系统输出的配电电压会低至16V左右，如下图：

经过和众多现场DCS工程师以及国内安全栅生产企业的咨询与探讨，得到确认，DCS系统和安全栅给出的配电电压在带负载时会降至15.6V左右，如果系统中加上罐旁显示仪压降和导线的压降，变送器上的电压可能会不足12V，导致部分频繁的反复启动，所以降低罐旁显示仪的电压降才是提高系统稳定的唯一方法。

西安西曼电子科技有限公司经过反复的论证试验，采用缓启动储能技术，把产品的产品压降做到最低1.25V，产品经过在山西晋城天煜新能源有限公司、国家管网石家庄分公司、江西星火狮达科技有限公司、陕西黑猫石化、陕煤集团榆林化学有限责任公司、延长石油、山西领泽新材料科技有限公司等企业现场长期稳定运行，代替了昂贵的进口设备，为企业、设备成套商等取得很好的经济效益。

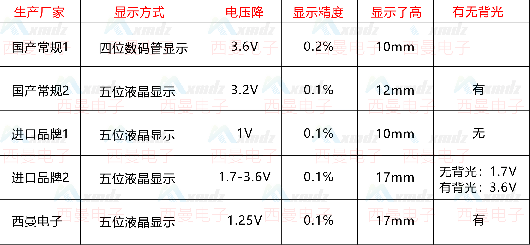

西安西曼电子科技有限公司微功耗、低压降罐旁显示仪和其它厂家罐旁显示仪的压降对比

电器连接

适配变送器和系统

1、各类国产雷达、超声波、磁翻板、磁致伸缩、浮球、静压投入式等4-20mA输出液位计

2、进口品牌的E+H（Endress+Hauser）、VEGA（威格）、KROHNE（科隆）雷达液位计、超声波、磁

      翻板、磁致伸缩等4-20mA变送器

3、各类24V开关电源供电的压力、温度、流量等4-20mA变送器

4、各类DCS测量系统，带有国产、进口品牌的安全栅测量系统

5、带有安全栅的测控系统
