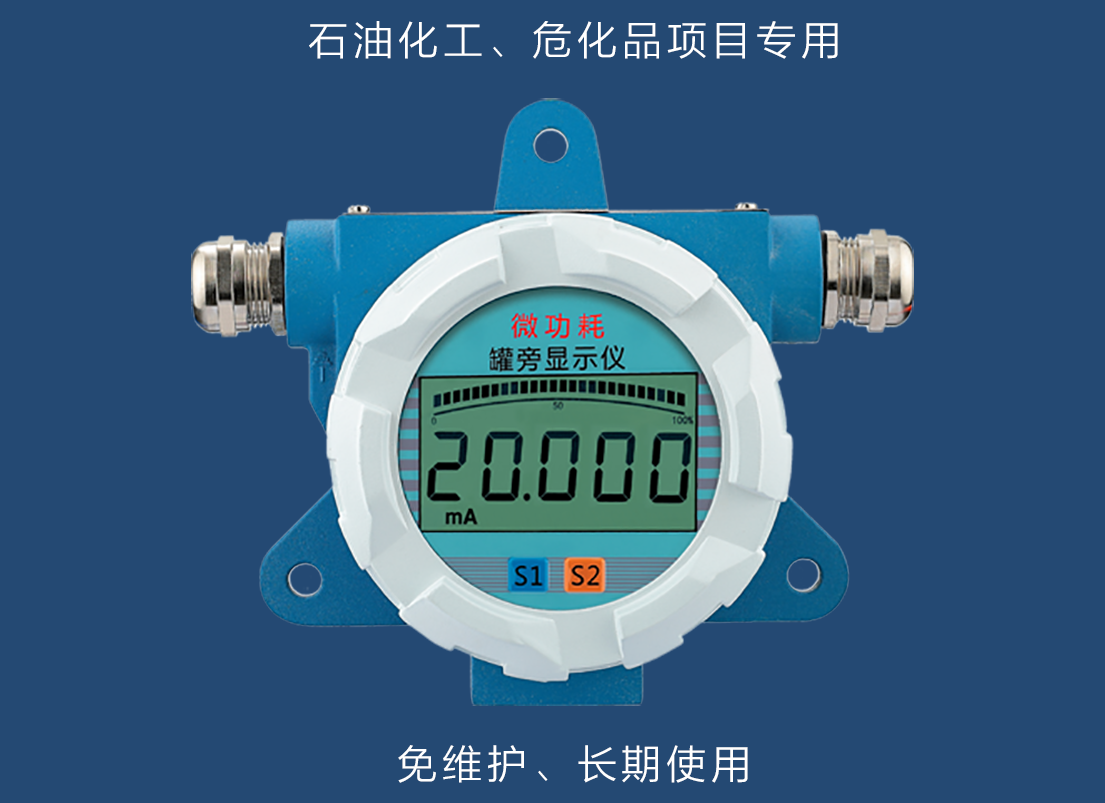

微功耗低压降罐旁显示仪

一、微功耗、低压降罐旁显示仪的优势

      尽管我公司生产的XM-GPXS标准版罐旁显示仪的压降是2.8V，已经低于国内很多厂家3.2V的压降，但我们在客户调研时还是发现，罐旁显示仪作为串联在4-20mA中使用的仪表，对整个回路上的电压降需要越小越好，尤其在系统中有安全栅和很多DCS等测控系统中，对安全有着严格的要求，我们发现有些系统串联进罐旁显示仪后，现场变送器会有频繁启动无法正常工作的现象，通过多次实际调研和与相关设备方的联合试验，我找到了这一问题的核心原因。

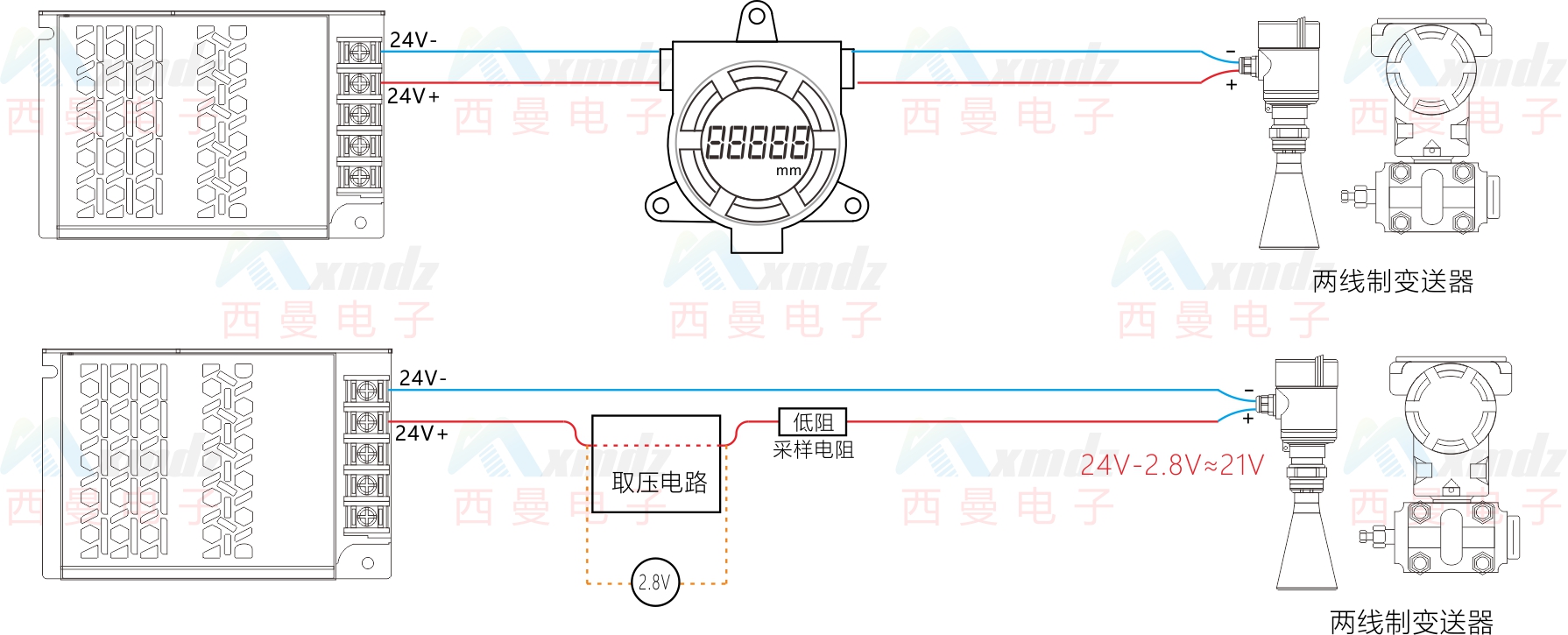

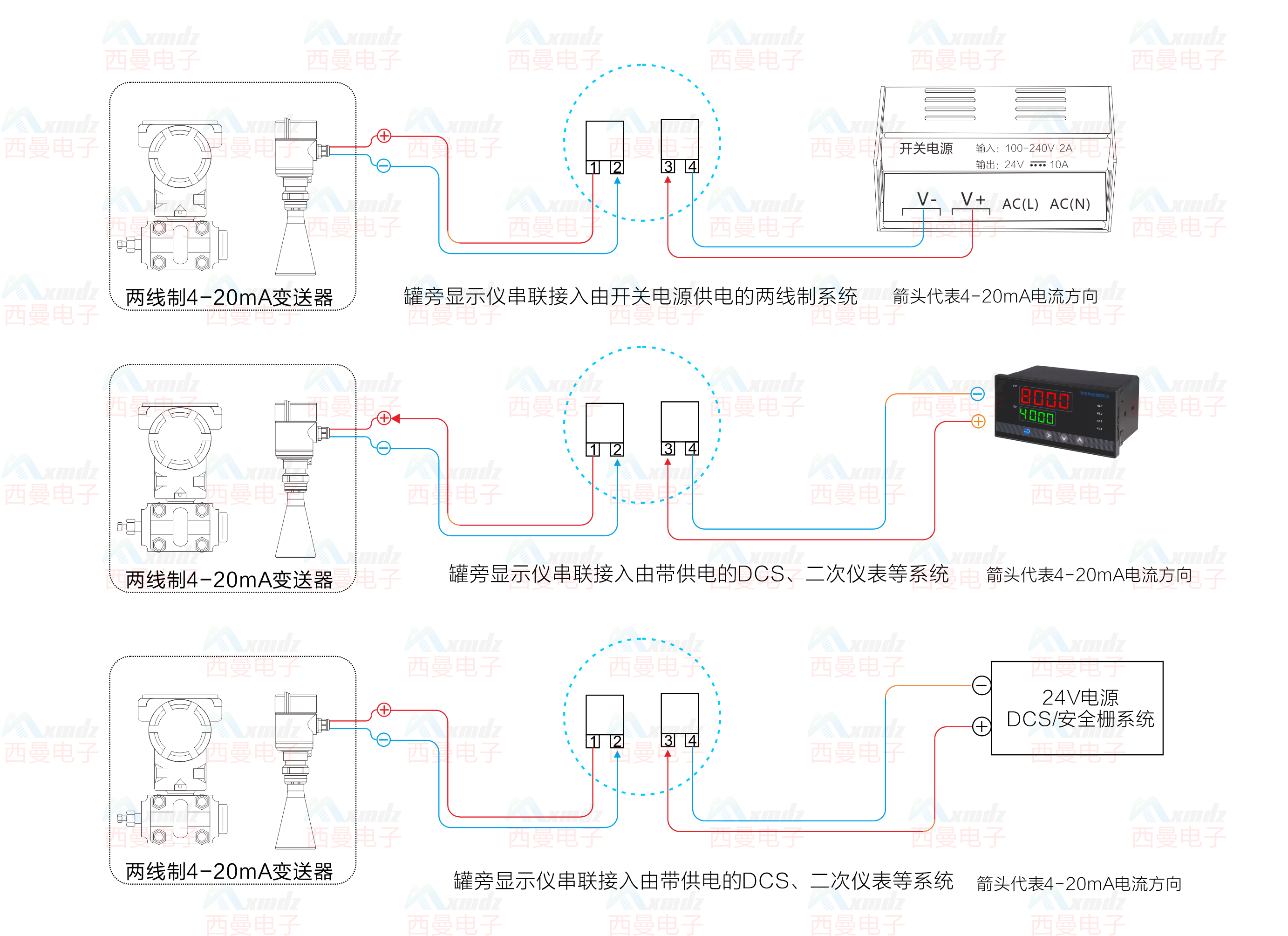

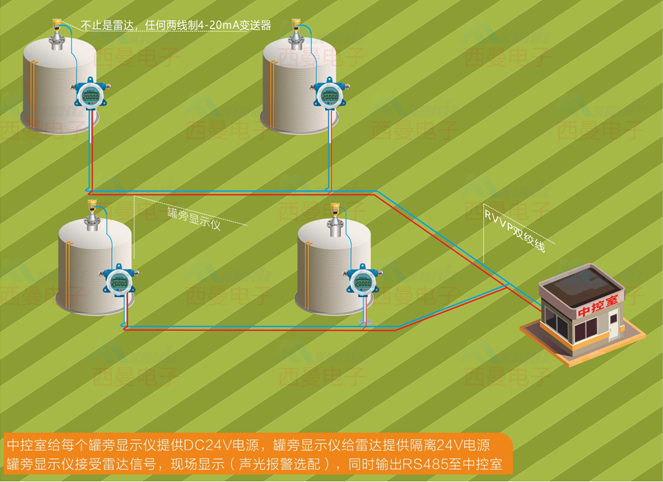

     罐旁显示仪和现场变送器以及电源系统之间连接的如下：

上图中，开关电源供给雷达液位计的电压是24V，罐旁显示仪串联进回路中，电压要下降2.8V，所以最终供给雷达液位计的电压最多只有21.2V，加上变送器远距离信号传输会有导线电压降，最终供给变送器的电压在18-20V之间，一般变送器在18V时是可以正常工作的，所以对于开关电源直接供电的系统，我们的普通版罐旁显示仪是可以正常工作的。

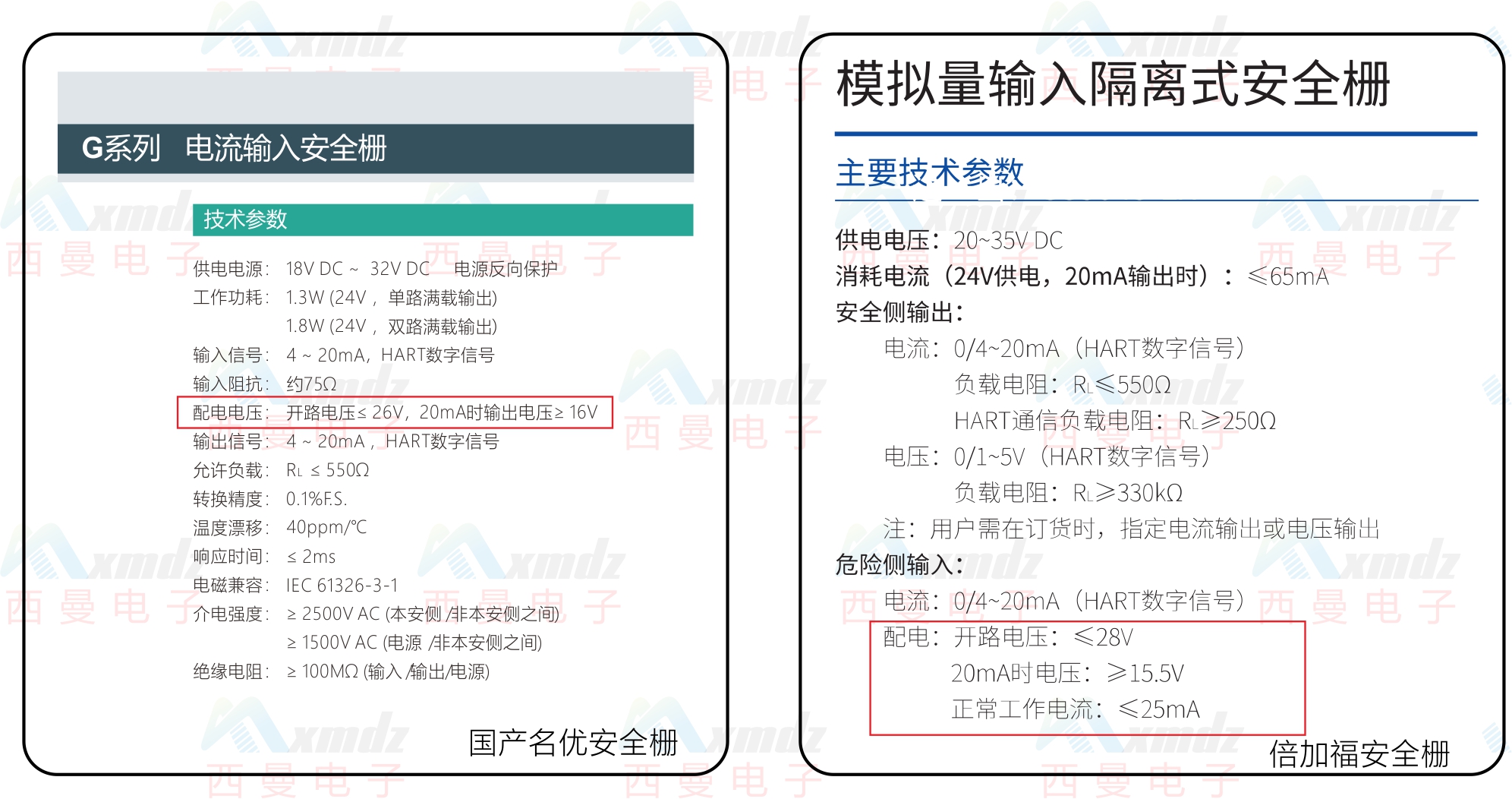

再来分析DCS系统和带有安全栅的采集系统，为了本安防爆和安全，安全栅产品的技术参数中给出了给现场变送器的配电电压并不是24V，如下图：

经过和DCS工程师，安全栅生产企业探讨与现场实测论证，得出DCS系统和安全栅给出的配电电压在带负载时会降至15.6V左右，加上罐旁显示仪压降，变送器上的电压不足13V，所以变送器才会频繁的启动。

为了解决这一问题，我们联合国内几家著名液位计厂家和安全栅生产企业，一起立项，经过一年多时间的反复试验，终于把罐旁显示仪自身功耗最下控制在5mW以内，最大电压降控制在1.25V以下。

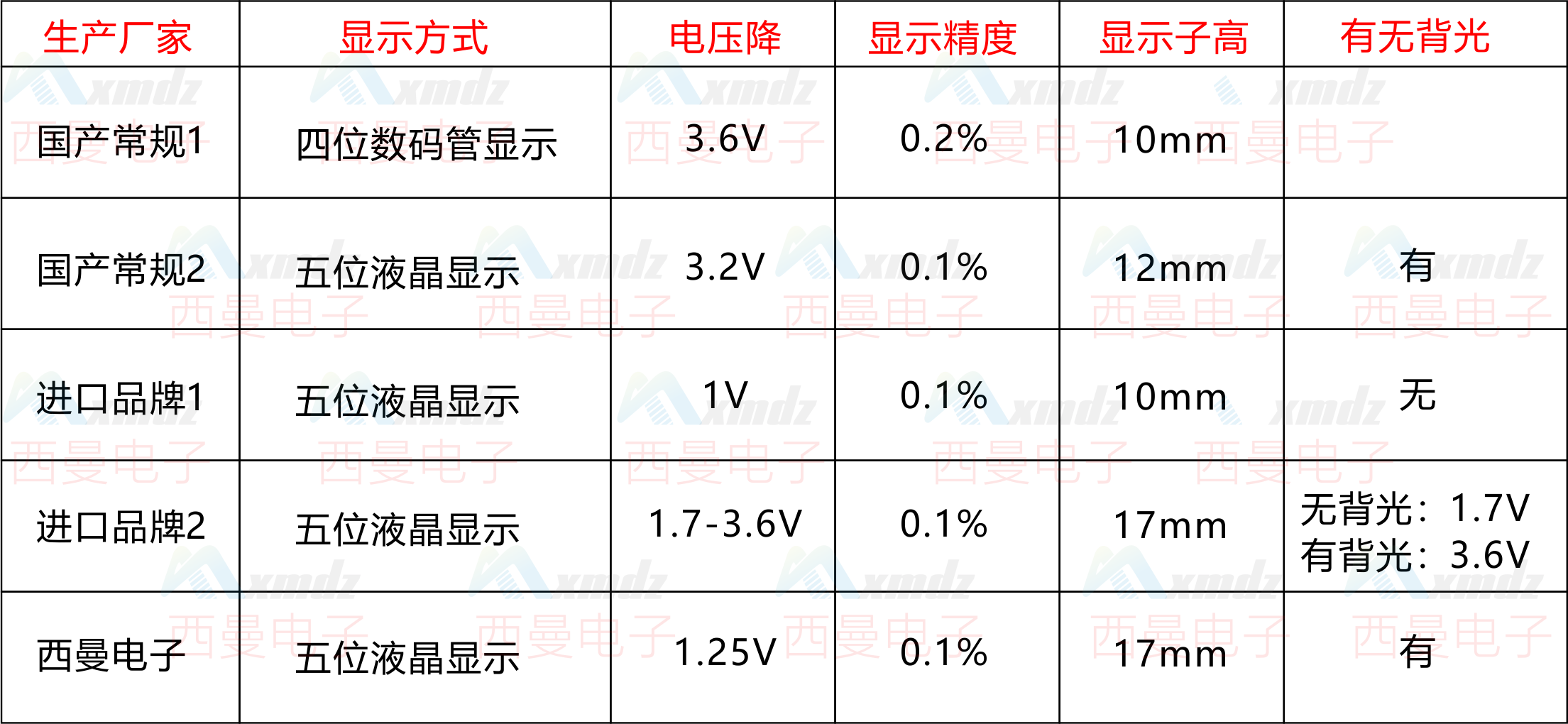

微功耗低压降罐旁显示仪和其它产品的性能对比

二、技术参数

1、工作电流：DC 4-20mA

2、最小工作启动电流：3.5mA

3、最大承载电流：80mA

4、系统电压降：≤1.25V

5、最大耐压：DC50V

6、最大显示范围：-19999～99999

7、有效精度显示范围：-19999～50000

8、显示精度：±0.1%±1个位字（有效精度显示范围内）

9、温度漂移：0～70℃  5PPM ；-40～0℃  15PM

10、显示刷新速率：10次/秒

11、整机功耗：5～25毫瓦

12、显示字高：17mm

13、显示视窗：40*60mm

14、最大视距：10米外清晰可读（强光照射无影响）

15、可选显示单位：MPa/KPa/m/cm/mm/℃/%/mA

16、工作环境：-40～70℃

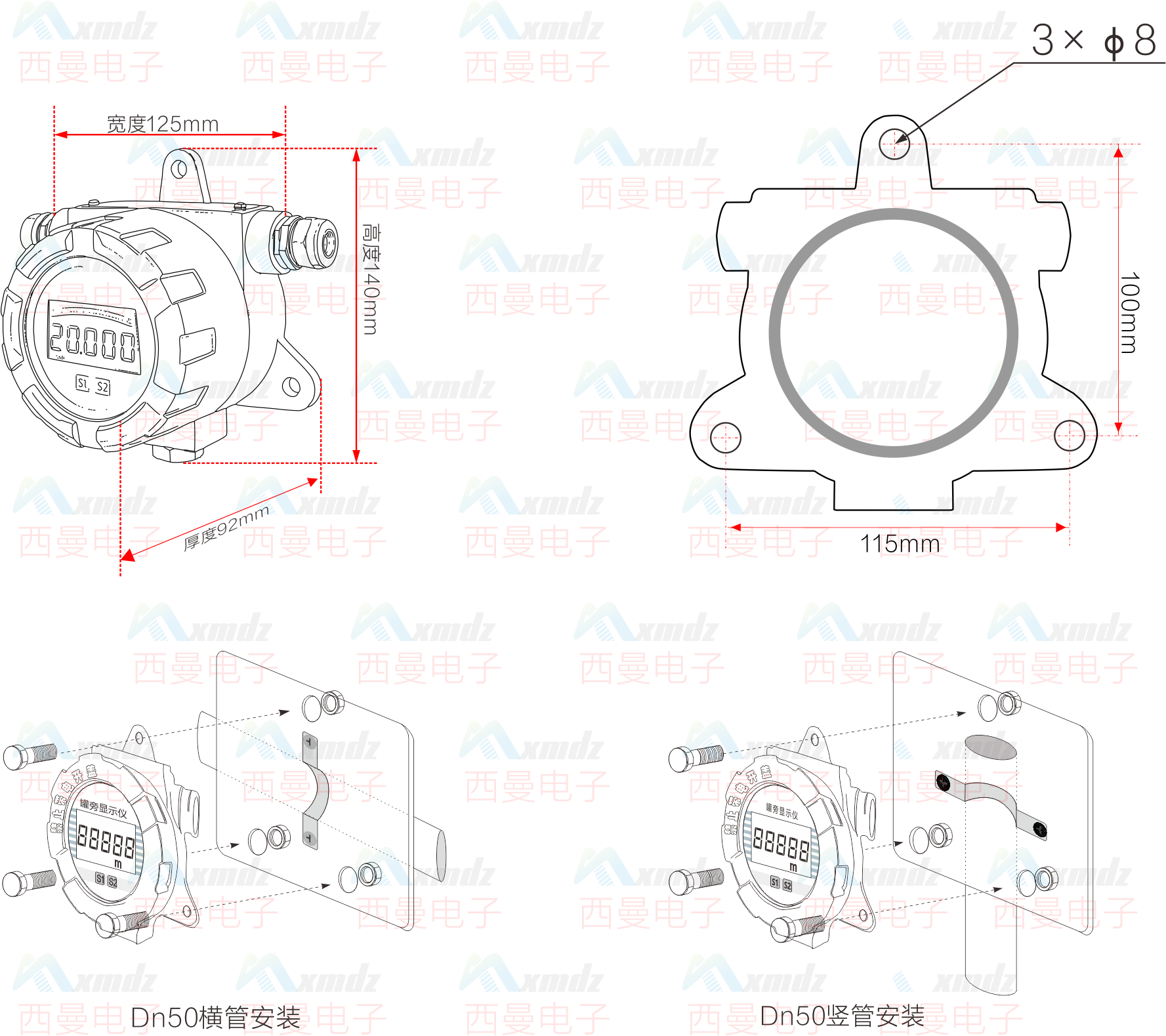

三、外形尺寸和安装

四、部分由我们公司直接安装运维的石化企业（经销商、代理商运维的不在统计之列）

1、内蒙古联群化工科技有限公司

2、国家官网石家庄分公司

3、江西星火狮达科技有限公司

4、延长石油

5、陕煤集团榆林化学有限责任公司

6、晋城天煜新能源有限公司（液化气储存）

7、陕西黑猫焦化股份有限公司

8、山西宏达钢铁集团有限公司

9、江西心连心化学工业有限公司

10、内蒙古国家管网呼和浩特作业区

11、重庆长寿瑞泊莱制药

12、邯郸金丹科技股份有限公司

13、新疆信汇峡清洁能源有限公司

14、陕西宝鸡大唐油库
